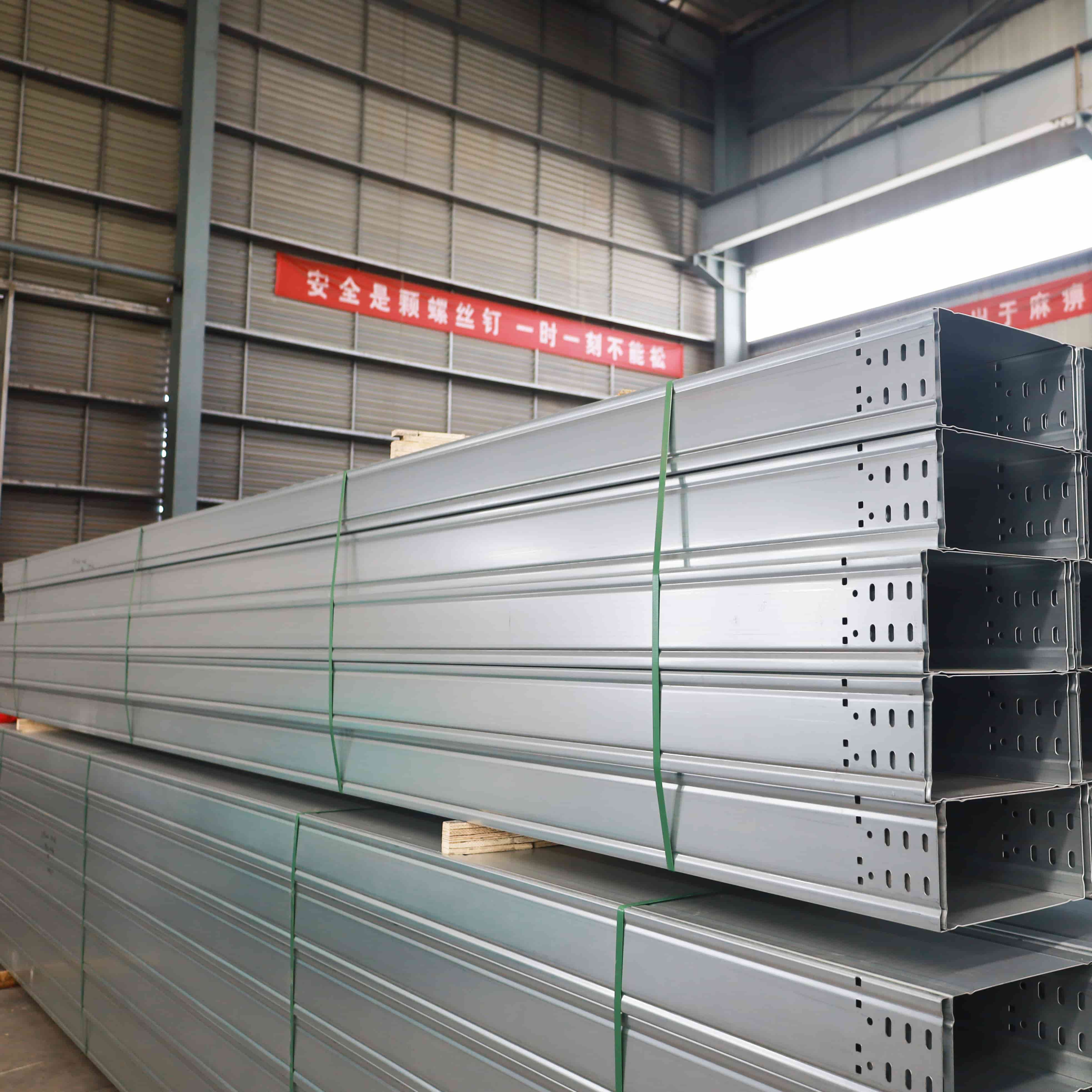

ایلومینیم پروفائل بڑی اسپین کیبل ٹرے

مصنوعات کا تعارف:

ایلومینیم پروفائل کیبل ٹرے کو تیزی سے استعمال کیا جاتا ہے، اس سے زیادہ کثرت سے استعمال کیا جاتا ہے جو اب درج ذیل پہلوؤں میں عکسبند نہیں ہوتا ہے۔
1. صنعتی ماحول: جیسے کیمیکل پلانٹس، فارماسیوٹیکل فیکٹریاں، وغیرہ، ان کی صحیح سنکنرن مزاحمت کی وجہ سے، کیمیکلز کی غیرمعمولی شناخت کے ساتھ، ہوا کی آلودگی کے خطرات کو کم کرنے والے ماحول کے لیے لاجواب ہیں۔
2. کنسٹرکشن انجینئرنگ: کمرشل انٹرپرائز کی عمارتوں میں جیسے کہ مراکز کے لیے بڑی خریداری، ملازمت کی عمارتوں کی جگہ، اور رہائشی کمیونٹیز، اس کا استعمال کیبلز کو لے جانے اور ہیرا پھیری کرنے کے لیے کیا جاتا ہے، جو کہ ہر خوبصورت اور عملی ہے۔
3. بجلی کی سہولیات: جیسے سب سٹیشن، انرجی پلانٹس، اور ایلومینیم الائے کیبل ٹرے، ان کی غیر معمولی درجہ حرارت کی مزاحمت اور سنکنرن مزاحمت انہیں توانائی کی تقسیم کے نظام کی حفاظت اور استحکام کو یقینی بنانے کے لیے ایک بہترین خواہش بناتی ہے۔
4. نقل و حمل: سب ویز، ریلوے، اور ہوائی اڈوں جیسے علاقوں میں کیبل انتظامیہ کے لیے ماحول کو خوشگوار انتخاب فراہم کریں تاکہ مثبت کو ناقابل تسخیر اور سختی سے بند آپریشن بنایا جا سکے۔
5. بیرونی سہولیات: جیسے کہ زبانی ٹریڈ بیس اسٹیشن، آؤٹ ڈور پاور کا سامان، ایلومینیم الائے کیبل ٹرے ایک مقدار مقامی موسمی حالات کے مطابق کھڑے ہو سکتے ہیں اور باقاعدہ کیبل سپورٹ فراہم کر سکتے ہیں۔

پیداواری عمل:

درخواست:

ایلومینیم پروفائل کیبل ٹرے صنعتی پلانٹس میں کیبل وائرنگ میں بڑی تیزی سے استعمال ہوتی ہیں۔ اپنے ہلکے وزن، سنکنرن کے خلاف مزاحمت، اور ضرورت سے زیادہ بھروسے کی وجہ سے، وہ صنعتی مینوفیکچرنگ ماحول میں تار روٹنگ کی تعمیرات کی ضروریات کو پورا کر سکتے ہیں، اس کے علاوہ تحفظ اور متبادل کی سہولت فراہم کرنے کے ساتھ ساتھ۔ ایلومینیم پروفائل کیبل ٹرے بڑے پیمانے پر کیبل ٹرے کی تعمیرات میں کاروبار کے آجر کی عمارتوں میں استعمال ہوتی ہیں، جو ڈیٹا سینٹرز، کام کی عمارتوں کے آس پاس، اسکول وغیرہ پر مشتمل ہوتی ہیں۔ اس کی اعتدال پسندی، خوبصورتی، توسیع شدہ عمر کے استعمال کی وجہ سے اس کی عمر میں اضافہ ہوا ہے۔
دیو ہیکل کھیلوں کی سرگرمیوں میں جگہوں پر کام کرنے کی چیزیں، ایلومینیم پروفائل کیبل ٹرے کم قیمت اور تیز انسٹالیشن، لائٹنگ، ریکارڈز ٹرانسمیشن وغیرہ کے لیے مضبوط مفید وسیلہ فراہم کرنے کی خواہشات کو پورا کر سکتی ہیں۔

ایلومینیم پروفائل کیبل ٹرے نے عصری کیبل ایڈمنسٹریشن سسٹم کا سنگ بنیاد چھوڑ دیا ہے، خاص طور پر صنعتی، تجارتی اور بنیادی ڈھانچے کے منصوبوں میں۔ پائیداری، سنکنرن مزاحمت، اور ہلکے وزن کے ڈھانچے کے مرکب کے ساتھ، ایلومینیم کیبل ٹرے برقی وائرنگ کو توسیع پذیر اور ماحول میں خوشگوار طریقے سے ترتیب دینے اور اس کا دفاع کرنے کے لیے بہترین ہیں۔ تھوک فروشوں اور ٹھیکیداروں کے لیے، ایلومینیم کیبل ٹرے کے ساختی، مواد، اور ریگولیٹری تفصیلات کو سمجھنا ناگزیر ہے جب بڑی تعداد میں خریداری کریں۔

یہ مضمون تھوک ایلومینیم پروفائل کیبل ٹرے کے تکنیکی عوامل، کلیدی وضاحتیں، مینوفیکچرنگ مواد، تنظیم کے معیارات، سیٹ اپ تحفظات، اور تعمیل کے تقاضوں کی کھوج کرتا ہے۔

1. ایلومینیم پروفائل کیبل ٹرے کیا ہیں؟
ایلومینیم پروفائل کیبل ٹرے ساختی ڈھانچے ہیں جنہیں برقی کیبلز اور تاروں کو سپورٹ کرنے، راستے اور حفاظت کرنے کے لیے ڈیزائن کیا گیا ہے۔ وہ اکثر ایکسٹروڈڈ 6063 یا 6061 ایلومینیم الائے پروفائلز کے استعمال سے تیار کیے جاتے ہیں، جو طاقت، سنکنرن مزاحمت اور تھرمل کارکردگی کا استحکام فراہم کرتے ہیں۔ یہ ٹرے ڈیزائن کی ایک رینج میں آتی ہیں، بشمول:

سیڑھی کی قسم

ٹھوس نیچے

سوراخ شدہ قسم

گرت کی قسم

وائر میش (ٹوکری کا انداز)

ہر ایک قسم کیبل روٹنگ اور ہوا کے بہاؤ کے تقاضوں میں سے ایک کو پورا کرتی ہے۔

2. کیبل ٹرے سسٹمز کے لیے ایلومینیم کا انتخاب کیوں کریں؟

2.1 مادی خصوصیات

• وزن:~ 1/3 سٹیل ٹرے کا وزن، ساختی بوجھ اور تنصیب کی کوشش کو کم کرنا۔

• سنکنرن مزاحمت:قدرتی طور پر ماحولیاتی اور کیمیائی سنکنرن کے خلاف مزاحم۔

• برقی چالکتا:اگر IEC 61537 یا NEC آرٹیکل 392 کے مطابق ڈیزائن کیا گیا ہو تو ایلومینیم گراؤنڈنگ پاتھ کے طور پر کام کر سکتا ہے۔

• تھرمل توسیع:توسیع کا گتانک 23.1 µm/m·K ہے، تنصیب کے دوران تھرمل گیپ پلاننگ کی ضرورت ہوتی ہے۔

2.2 عام مرکبات اور معیارات

3. ہول سیل ایپلی کیشنز کے لیے انجینئرنگ کی تفصیلات

3.1 لوڈ کرنے کی صلاحیت

• اسپین بمقابلہ لوڈ:ایک مقررہ مدت میں زیادہ سے زیادہ یکساں بوجھ کی تصدیق کریں۔ مثال کے طور پر، ایک 300 ملی میٹر چوڑی سیڑھی کی ٹرے (2.0 ملی میٹر موٹائی) عام طور پر 2.5 میٹر کے فاصلے پر 100 کلوگرام فی میٹر تک کی حمایت کرتی ہے۔

• انحراف کا معیار:L/100 فی NEMA VE 1 یا IEC 61537 سے زیادہ نہیں ہونا چاہیے۔

3.2 طول و عرض اور پروفائل کی اقسام

• معیاری چوڑائی: 100 ملی میٹر سے 900 ملی میٹر

• معیاری اونچائی: 25 ملی میٹر سے 150 ملی میٹر

• موٹائی: درخواست کے لحاظ سے 1.5 ملی میٹر سے 3.0 ملی میٹر

• پروفائل کے اختیارات: ماڈیولر انضمام کے لئے سی کے سائز کا، یو چینل، ٹی سلاٹ ایلومینیم

3.3 سطح ختم کرنے کے اختیارات

• مل ختم

• انوڈائزڈ (صاف یا رنگین)

• پاؤڈر لیپت (اگر جمالیات یا ماحولیاتی نمائش کی ضرورت ہو)

4. تنصیب کے رہنما خطوط اور ریگولیٹری تعمیل

4.1 کوڈز اور معیارات

• IEC 61537- کیبل ٹرے سسٹم کے لیے تقاضے

• NEMA VE 1 اور VE 2- امریکی کیبل ٹرے ڈیزائن اور تنصیب

• این ای سی آرٹیکل 392- کیبل ٹرے کے لیے یو ایس نیشنل الیکٹرک کوڈ

• CSA C22.2 نمبر 126.1- دھاتی کیبل ٹرے کے لیے کینیڈا کے معیارات

4.2 گراؤنڈنگ اور بانڈنگ

اگر ٹرے کو آلات گراؤنڈنگ کنڈکٹر (EGC) کے طور پر استعمال کیا جاتا ہے، تو ٹرے کے جوڑوں پر بانڈنگ جمپر کی ضرورت ہوتی ہے جب تک کہ مسلسل ایلومینیم پروفائل مزاحمتی حدود (≤ 0.1 ohms جوڑوں میں) کو پورا کرنے کے لیے ثابت نہ ہو۔

4.3 ماحولیاتی تحفظات

ایلومینیم ٹرے اس کے لیے موزوں ہیں:

• انڈور اور آؤٹ ڈور استعمال

• ساحلی اور مرطوب علاقے

• کیمیائی پروسیسنگ پلانٹس (انوڈائزڈ کوٹنگ کے ساتھ)

• EMI حساس آلات کے ساتھ ڈیٹا سینٹرز (شیلڈنگ ترمیم کے ساتھ)

5. تھوک خریدتے وقت اہم تحفظات

5.1 سورسنگ اور مقدار کی منصوبہ بندی

• کم از کم آرڈر کی مقدار (MOQ):مینوفیکچرر کے لحاظ سے عام طور پر 100 میٹر یا 500 کلوگرام سے شروع کریں۔

• حسب ضرورت کے اختیارات:ٹرے کی لمبائی (عام طور پر 2.5 میٹر یا 3.0 میٹر فی ٹکڑا)، سوراخ کا نمونہ، ختم، کنکشن کے لوازمات

• لاجسٹکس:بلک ترسیل کے لیے اکثر فل کنٹینر لوڈ (FCL) منصوبہ بندی اور اسٹیک ایبل پیکیجنگ ڈیزائن کی ضرورت ہوتی ہے۔

5.2 لاگت کے عوامل

• خام ایلومینیم کی قیمتیں۔(2025 میں اوسط ~$2,200/ٹن)

• انوڈائزنگ اور ختم کرنے کے اخراجات

• لوازمات کی قیمتوں کا تعین(بریکٹ، سپلیسس، بندھن)

• شپنگ (FOB بمقابلہ CIF)

6. عام استعمال کے معاملات

• صنعتی کارخانے:مشینری کے لیے ہائی وولٹیج کیبلز کو سپورٹ کرنا

• تجارتی عمارتیں:روٹنگ نیٹ ورک اور کنٹرول وائرنگ

• بنیادی ڈھانچے کے منصوبے:سنکنرن مزاحمت کی وجہ سے ٹنل اور پل کی تنصیبات

• سولر فارمز:corrosive، بیرونی ماحول میں شمسی پینل کنکشن لے کر

7. اکثر پوچھے گئے سوالات (FAQs)

Q1: کیا ایلومینیم کی ٹرے دھاتی ٹرے سے زیادہ موزوں ہیں؟
A: نہیں، ایلومینیم کی ٹرے عام طور پر جستی یا سٹینلیس دھات کی ٹرے سے ہلکی اور بہت کم مضبوط ہوتی ہیں۔ تاہم، ان کی سنکنرن مزاحمت اور سیٹ اپ میں آسانی انہیں بہت سی ایپلی کیشنز کے لیے بہترین بناتی ہے۔

Q2: کیا ایلومینیم کیبل ٹرے دھماکہ خیز ماحول میں استعمال کی جا سکتی ہیں؟
A: ہاں، اگر قابل اطلاق گراؤنڈنگ کے ساتھ اور ATEX ہدایات یا NEC کلاس I، ڈویژن 1 کے تقاضوں کے مطابق ڈیزائن کیا گیا ہے، تو انہیں خطرناک علاقوں میں استعمال کیا جا سکتا ہے۔

Q3: میں صحیح ٹرے کے سائز کا فیصلہ کیسے کروں؟
A: کیبل فل کی صلاحیت (عام طور پر ٹرے کراس سیکشن کا 40%)، کیبل کا وزن، اور روٹنگ لے آؤٹ پر غور کریں۔ درست انتخاب کے لیے IEC 61537 یا NEMA VE 1 میں دی گئی سائز کی میزیں استعمال کریں۔

Q4: کیا ایلومینیم ٹرے کو دیکھ بھال کی ضرورت ہوتی ہے؟
A: کم سے کم دیکھ بھال کی ضرورت ہے۔ سنکنرن، گراؤنڈنگ تسلسل، اور مکینیکل نقصان کے لیے وقتاً فوقتاً معائنہ کرنے کی سفارش کی جاتی ہے۔

نتیجہ اور کال ٹو ایکشن

ہول سیل ایلومینیم پروفائل کیبل ٹرے موجودہ کیبل ایڈمنسٹریشن سسٹم کے لیے ایک قابل توسیع، ہلکا پھلکا، اور سنکنرن مزاحم جواب فراہم کرتی ہیں۔ IEC 61537 اور NEMA VE 1 جیسی دنیا بھر کے تقاضوں کی تعمیل کے ساتھ، وہ ٹھیکیداروں، تقسیم کاروں اور انفراسٹرکچر ڈویلپرز کے لیے ایک قابل اعتماد خواہش ہیں۔

اگر آپ بڑے پیمانے پر پراجیکٹ کی منصوبہ بندی کر رہے ہیں یا بلک پروکیورمنٹ کا انتظام کر رہے ہیں، تو یقینی بنائیں کہ آپ کی وضاحتیں انجینئرنگ کے معیارات اور علاقائی برقی کوڈز کے مطابق ہیں۔
ہم آپ کے پروجیکٹ کی ضروریات کے مطابق ایلومینیم پروفائل کیبل ٹرے کے لیے ماہرانہ مشاورت اور حسب ضرورت خدمات پیش کرتے ہیں۔

آج ہی رابطہ کریں۔آپ کی آنے والی تنصیب کے مطابق اقتباس، تکنیکی ڈرائنگ، یا نمونہ تفصیلات کی دستاویزات کی درخواست کرنے کے لیے۔
