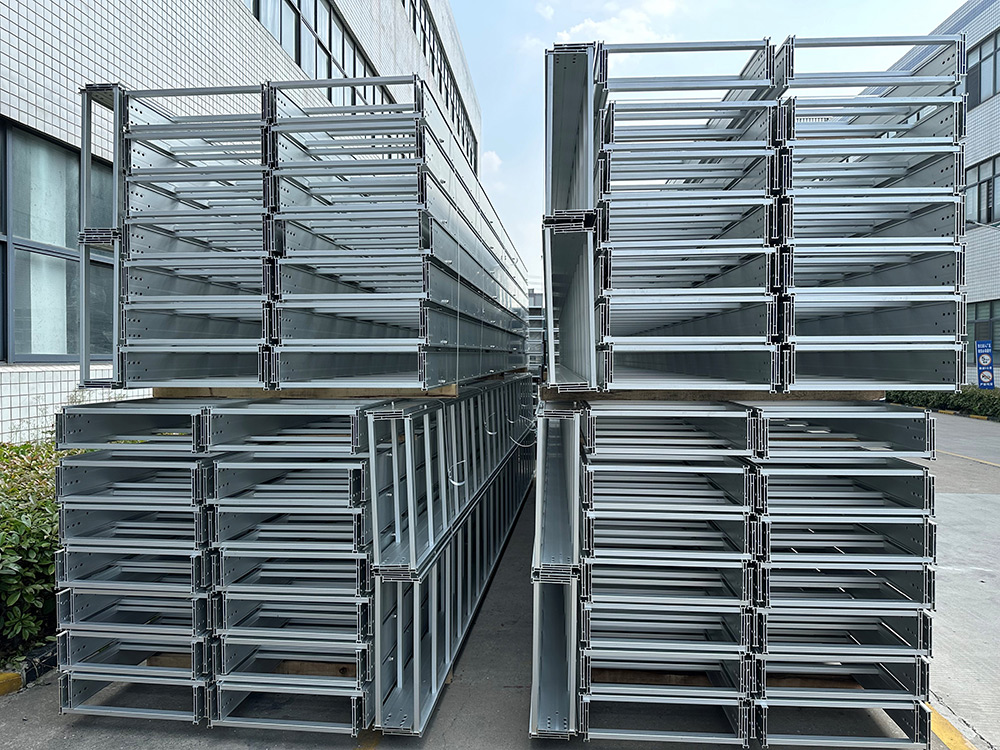

کیبل ٹرے بچھانے

1. کیبل ٹرے کی عمومی ترتیب سب سے کم فاصلہ، اقتصادی اور معقول، محفوظ آپریشن ہونا چاہیے، اور اسے تعمیراتی تنصیب، دیکھ بھال اور کیبل بچھانے کی ضروریات کو پورا کرنا چاہیے۔

2. کیبل ٹرے میں کیبل کو قابل اعتماد مدد فراہم کرنے کے لیے کافی سختی اور طاقت ہونی چاہیے۔

3. کیبل ڈالنے کے بعد، کیبل ٹرے کا انحراف کیبل ٹرے کے دورانیے کے 1/200 سے زیادہ نہیں ہونا چاہیے۔ جب کیبل ٹرے کا دورانیہ 6000mm> ہو، تو اس کا انحراف کیبل ٹرے کے اسپین کے 1/150 سے زیادہ نہیں ہونا چاہیے۔

4. کیبل ٹرے کو عمارتوں اور ڈھانچے (جیسے دیواروں، کالموں، بیموں، فرش کے سلیب وغیرہ) پر جتنا ممکن ہو نصب کیا جائے، اور سول انجینئرنگ کے پیشہ ور افراد کے ساتھ مل کر کام کریں۔

5. جب کیبل ٹرے کو پراسیس پائپ ریک کے ساتھ انسٹال کیا جاتا ہے تو، پائپ ریک کے ایک طرف کیبل ٹرے کا اہتمام کیا جانا چاہیے۔

6. جب کیبل ٹرے کو مختلف پائپ لائنوں کے ساتھ متوازی طور پر نصب کیا جاتا ہے، تو خالص فاصلہ درج ذیل ضروریات کو پورا کرے:

6.1 کیبل ٹرے 400 ملی میٹر سے کم نہیں ہونی چاہیے جب اسے عام پراسیس پائپ لائنز (جیسے کمپریسڈ ایئر پائپ لائنز وغیرہ) کے متوازی طور پر نصب کیا جائے۔ 6.2 جب کیبل ٹرے کو corrosive مائع پائپ لائن کے متوازی نصب کیا جاتا ہے، تو یہ 500mm سے کم نہیں ہونا چاہیے۔

6.3 کیبل ٹرے کو سنکنرن مائع کی نقل و حمل کرنے والی پائپ لائن کے متوازی یا سنکنرن گیس کی نقل و حمل کرنے والی پائپ لائن کے اوپر نصب نہیں کیا جانا چاہئے۔ جب اس سے گریز نہیں کیا جاسکتا ہے، تو اسے 500mm سے کم نہیں ہونا چاہیے۔ اور ان کو الگ کرنے کے لیے اینٹی سنکنرن پارٹیشنز کا استعمال کیا جانا چاہیے۔

6.4 کیبل ٹرے تھرمل پائپ لائن کے متوازی نصب ہے۔ جب تھرمل پائپ لائن میں موصلیت کی پرت ہوتی ہے، تو یہ 500mm سے کم نہیں ہونی چاہیے، اور جب اس میں موصلیت کی پرت نہیں ہوتی ہے، تو یہ 1000mm سے کم نہیں ہونی چاہیے۔

6.5 کیبل ٹرے کو تھرمل پائپ لائن کے متوازی نصب نہیں کیا جانا چاہیے۔ جب اسے تھرمل پائپ لائن کے متوازی نصب کرنے سے گریز نہیں کیا جا سکتا، تو اس کی لمبائی 1000 ملی میٹر سے کم نہیں ہونی چاہیے، اور درمیان میں موصلیت کے موثر اقدامات کیے جائیں۔

7. جب کیبل ٹرے مختلف پائپ لائنوں کو عبور کرتی ہے، تو خالص فاصلہ درج ذیل ضروریات کو پورا کرتا ہے:

7.1 جب کیبل ٹرے عام عمل کی پائپ لائن کو عبور کرتی ہے، تو یہ 300mm سے کم نہیں ہونی چاہیے۔

7.2 جب کیبل ٹرے سنکنرن مائع پائپ لائن کے نیچے یا سنکنرن گیس پائپ لائن کے اوپری حصے کو عبور کرتی ہے، تو اس کی لمبائی 500 ملی میٹر سے کم نہیں ہونی چاہیے، اور کیبل ٹرے کو چوراہے پر ایک اینٹی سنکنرن کور سے محفوظ کیا جانا چاہیے، اور لمبائی کور کا d+2000mm سے کم نہیں ہونا چاہئے (d پائپ لائن کا بیرونی قطر ہے)۔

7.3 جب کیبل ٹرے تھرمل پائپ لائن کو عبور کرتی ہے، اگر تھرمل پائپ لائن میں موصلیت کی پرت ہے، تو یہ 500 ملی میٹر سے کم نہیں ہونی چاہیے، اور اگر اس میں موصلیت کی پرت نہیں ہے، تو یہ 1000 ملی میٹر سے کم نہیں ہونی چاہیے، اور کیبل ٹرے کو محفوظ کیا جانا چاہیے۔ چوراہے پر موصلیت کا بورڈ (جیسے ایسبیسٹس بورڈ) کے ذریعے، اور موصلیت بورڈ کی لمبائی کوئی نہیں ہونی چاہیے۔ d+2000mm سے کم۔ (d تھرمل پائپ لائن کی موصلیت کی پرت کا بیرونی قطر ہے)

8. جب کیبل ٹرے کو دیوار کے ذریعے نصب کیا جاتا ہے تو، ماحولیاتی حالات کے مطابق سگ ماہی کا آلہ استعمال کیا جانا چاہئے:

8.1 جب کیبل ٹرے عام ماحول سے فائر پروف اور دھماکہ پروف ماحول کی طرف دیوار سے گزرتی ہے، تو دیوار پر ایک متعلقہ سگ ماہی آلہ نصب کیا جانا چاہیے۔

8.2 جب کیبل ٹرے دیوار کے اندر سے گھر کے باہر سے گزرتی ہے، تو دیوار کے باہر بارش سے بچاؤ کے اقدامات کیے جانے چاہئیں۔

8.3 جب کیبلٹرےدیوار کے ذریعے گھر کے اندر سے باہر ایک اونچی جگہ تک نصب کیا جاتا ہے، کیبلٹرےاوپر کی طرف کھڑا کرنے سے پہلے نیچے کی طرف جھکایا جائے اور مناسب فاصلے تک بڑھایا جائے تاکہ بارش کے پانی کو کیبل کے ساتھ کمرے میں جانے سے روکا جا سکے۔ٹرے.

8.4 جب کیبلٹرےتوسیع اور تصفیہ جوائنٹ، کیبل سے گزرتا ہے۔ٹرےمنقطع ہونا چاہیے، اور منقطع ہونے کا فاصلہ تقریباً 100 ملی میٹر ہونا چاہیے۔

9. جب کیبل کے دو سیٹٹرےs ایک ہی بیم پر نصب ہیں، کیبل کے دو سیٹوں کے درمیان خالص فاصلہٹرےs 50mm سے کم نہیں ہونا چاہئے.

10. جب کیبلٹرے10kV اور اس سے اوپر کی کیبلز کو ایک سے زیادہ تہوں میں نصب کرنے کے لیے، انٹر لیئر کا وقفہ عام طور پر 300mm سے کم نہیں ہوتا ہے۔

2. بنیادی عناصر کو پورا کریں۔

کا بندوبست کرتے وقتٹرے، آپریٹیبلٹی، اقتصادی معقولیت، اور تکنیکی فزیبلٹی کے تین بنیادی عوامل کی بنیاد پر ایک جامع موازنہ کرنا ضروری ہے، ورنہ بہترین حل کا تعین کرنا ناممکن ہے۔ ایک ہی وقت میں، ہینن کیبل ٹیکرنفیکٹری یاد دلاتی ہے کہ کیبل بچھانے، تعمیر اور تنصیب اور آسان دیکھ بھال کی ضروریات کو پوری طرح پورا کرنا بھی ضروری ہے۔

3. بچھانے کا فاصلہ

ہینن کیبل ٹرے فیکٹری یاد دلاتی ہے کہ جبکیبلٹرےافقی طور پر رکھی گئی ہے، زمین سے اونچائی 2.5 میٹر سے کم نہیں ہوسکتی ہے۔ اگر اسے عمودی طور پر بچھایا گیا ہے تو، زمین سے 1.8 میٹر نیچے کی پوزیشن پر تحفظ کے لیے دھاتی کور پلیٹ لگانے کی ضرورت ہے۔ تاہم، اگرکیبلٹرےایک وقف شدہ برقی کمرے میں رکھا گیا ہے، حفاظتی کور پلیٹ لگانے کی ضرورت نہیں ہے۔ اس کے علاوہ، ہینن کیبل ٹرے فیکٹری یاد دلاتی ہے کہ اگر کیبل ٹرے کو آدمی اور گھوڑے کے راستے یا آلات میزانائن پر افقی طور پر رکھنے کی ضرورت ہے، اور یہ اب بھی ڈھائی میٹر سے نیچے ہے، تو کچھ گراؤنڈنگ تحفظ کے اقدامات بھی کیے جانے چاہئیں۔

4. سنکنرن مزاحمت

اگر کیبل گرت،کیبلٹرےاور سپورٹ بریکٹ کو سنکنرن ماحول میں استعمال کیا جاتا ہے، ہینن کیبل ٹرے فیکٹری نے متعارف کرایا کہ اسے استعمال کرنا ضروری ہے۔کیبلٹرےجس کا علاج اینٹی سنکنرن سے کیا گیا ہو یا سنکنرن مزاحم سخت مواد سے بنایا گیا ہو، اور سنکنرن مزاحمت کو معیار پر پورا اترنا چاہیے۔ شیڈونگ بولٹ الیکٹریکل ایکوپمنٹ کمپنی لمیٹڈ ایک کو منتخب کرنے کی تجویز کرتی ہے۔کیبلٹرےایلومینیم مرکب سے بنا، جس میں بہتر سنکنرن مزاحمت ہے.
